06.02.2018

Оптимизация электроснабжения автономного дома на берегу

Анализ электроснабжения и рекомендации по его улучшению объекта на берегу озера

В настоящее время электроснабжение осуществляется попеременным включением двух бензогенераторов, которые работают 18-20 часов в сутки. Среднее потребление топлива составляет 17 литров в сутки. Кроме того, на гостевой дом стоит система бесперебойного питания, состоящая из 3-киловаттного блока и трех аккумуляторов по 200А*ч каждый. На брусовой дом стоит система меньшей мощности: блок бесперебойного питания 2кВт, два аккумулятора по 200А*ч. Выходной сигнал «меандр» не обеспечивает корректной работы насосного оборудования и холодильников.

После отключения бензогенераторов, для работы освещения зала гостевого дома аккумуляторов хватает на 4-5 часов. Система зарядки аккумуляторов очень слабая для подобной емкости. По ресурсу двигателей генераторов хватает на один год (с учетом, что работают два попеременно). Замеры по генераторам:

1.      Трехфазный генератор 5 кВА, по фазам:

·         В1 – 259В, 2,35А , 46,57Гц

·         В2 – 254В, 0,4А, 46,57Гц

·         В3 – 259В, 0,4А, 46,57Гц

Фоновая мощность в момент замера – 704Вт. За время исследования было произведено три замера.

2.      Генератор однофазный (новый) 11 кВт: напряжение 230В, частота 49,51Гц

3.      Генератор однофазный 5кВт: напряжение 237В, частота 50Гц

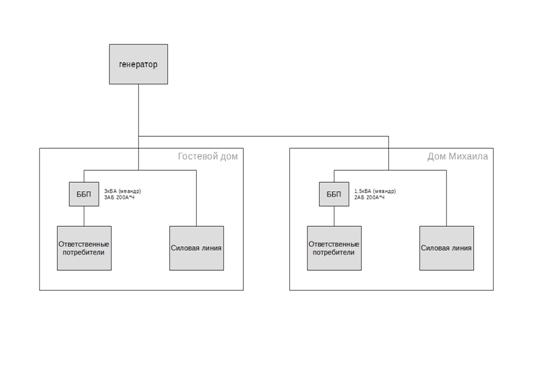

Рисунок 1 Текущая схема

Средняя мощность потребления и расчетов по замерам, с учетом 24-часового потребления, составляет:

·         на гостевом доме 550Вт

·         на брусовом доме 500Вт (расчетное значение)

Общая установленная мощность на двух домах – 14кВт. Суточный потребляемый расход электроэнергии – 21кВт*ч. Суточная выработка энергии – около 100кВт*ч. Коэффициент использования оборудования, топлива и финансовых ресурсов – около 20%.

Нагрузки

Гостевой дом

Нагрузка

Кол-во, шт

Мощность, Вт

Потребление в сутки, кВт*ч

Холодильник

3

150

3

Циркуляционный насос

(по необходимости 2-3 часа)

1

65

0,2

Телевизор

1

100

1

Ресивер

1

50

0,5

Хлебопечка

1

700

-

Водяной насос

1

850

0,85

Водонагреватель

1

2000

2

Телевизор

1

65

0,5

Ресивер

1

50

0,4

Водоподача (насос)

1

400

0,8

Стиральная машина

1

2,2

1,5

ВСЕГО



7

10,75



Дом брусовой

Нагрузка

Кол-во, шт

Мощность, Вт

Потребление в сутки, кВтч

Телевизор

1

0,4

4

Бойлер

1

2000

2

Насос

1

0,85

0,85

Стиральная машина

1

2,2

1,5

Освещение



0,2

1

Телевизор

1

0,1

1

ВСЕГО



575

10,35



Оценивая среднее потребление в сутки, необходимо его снизить до величины 9-10кВт*ч.

Предложения

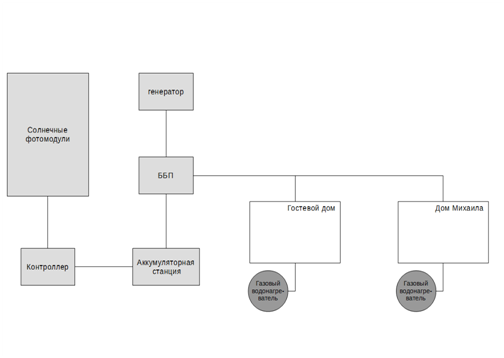

Рисунок 2 возможная схема

1.      Газовые накопительные водонагреватели от баллонного газа;

2.      Использовать мощный инвертор и стиральные машины запускать при работе бензогенератора;

3.      Телевизоры и ресиверы выключать после просмотра передач;

4.      Водоснабжение организовать одним, более мощным, насосом с водяными аккумуляторами в каждом доме на 200-300 литров;

После этого возможно применить одну систему бесперебойного питания с мощным зарядным устройством и синусовым инвертором мощностью 8-10кВт, работающим на аккумуляторную станцию емкостью 15-20кВт*ч. Это позволит снизить время работы генератора до 9 часов в сутки.

Применение ветрогенератора на поляне с высотой деревьев 18-20 метров нецелесообразно.

Применение солнечных фотоэлектрических модулей, расположенных у гостевого дома с ориентацией на юг возможно в период с середины марта по начало сентября, когда солнце поднимается в рабочие часы выше 21 градуса. Расчет проводился для двух массивов солнечных фотомодулей мощностью 1,8кВт и 3,6кВт. Увеличение мощности вдвое не дает существенного прироста продолжительности работы фотоэлектрических модулей. Поэтому стоит ограничиться мощностью 1.8кВт. Это позволит  в период с середины марта по начало сентября практически не пользоваться бензогенераторами.

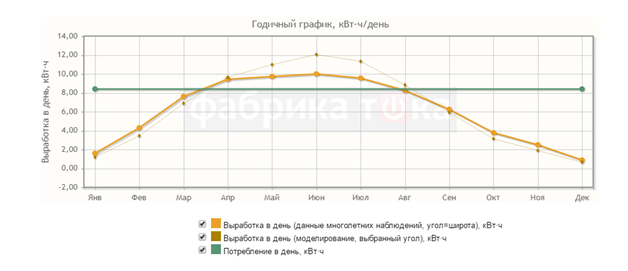

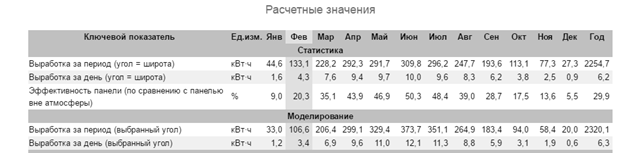

Рисунок 3 Годовая выработка

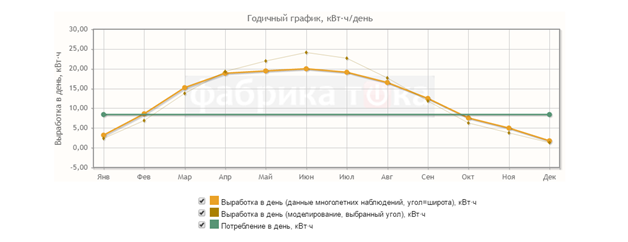

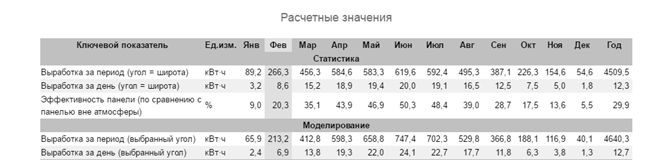

Рисунок 4 Годовая выработка (мощностьх2)

Самые плохие месяцы для фотомодулей – с середины ноября по конец января. В остальное время они будут оказывать существенную помощь бензогенераторам.

Рекомендуемая система фотоэлектрической станции

1.      Фотомодули – 180Вт – 10шт.;

2.      Контроллер – MPPT 45А – 1шт.;

3.      Блок бесперебойного питания Home Power 10кВт – 1шт.;

4.      Аккумуляторная батарея – 100А*ч – 12-16шт.;

5.      Элементы монтажа.
